64bit Sram Design (8) - Simulation result & Performance summary



1. Simulation result

앞서 transistor를 resizing 해주고, system spec을 낮추어 주었습니다. 그 결과 시뮬레이션이 원하는 결과값을 보여주었습니다. 아래는 그 결과입니다.



쓰기 동작이 정상적으로 수행됨을 확인할 수 있었습니다.

sram cell중 몇개의 Q값을 뽑아서 제대로 잘 쓰여지는지 확인한 결과.

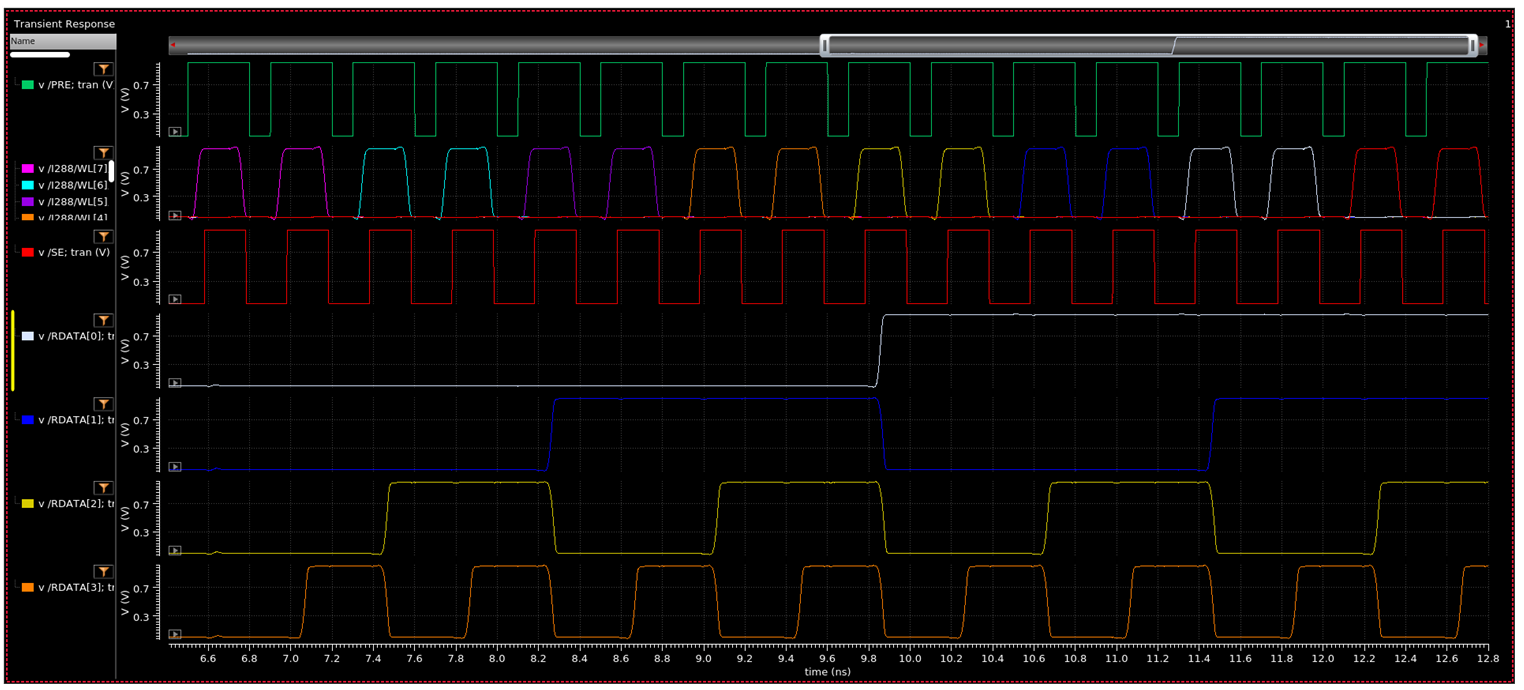

읽기 동작이 정상적으로 수행됨을 확인할 수 있었습니다.

읽기 동작에서 RDATA[X]를 뽑아보니 결과가 정상적으로 나왔습니다. 결과적으로 쓰기동작이 정상적으로 되었음을 다시 한번 확인할 수 있었습니다.







2. Performance summary



(1) Memory work

읽기 동작이 정상적으로 수행됨을 통해 memory가 정상적으로 작동함을 확인할 수 있었습니다.



(2) Total power consumption

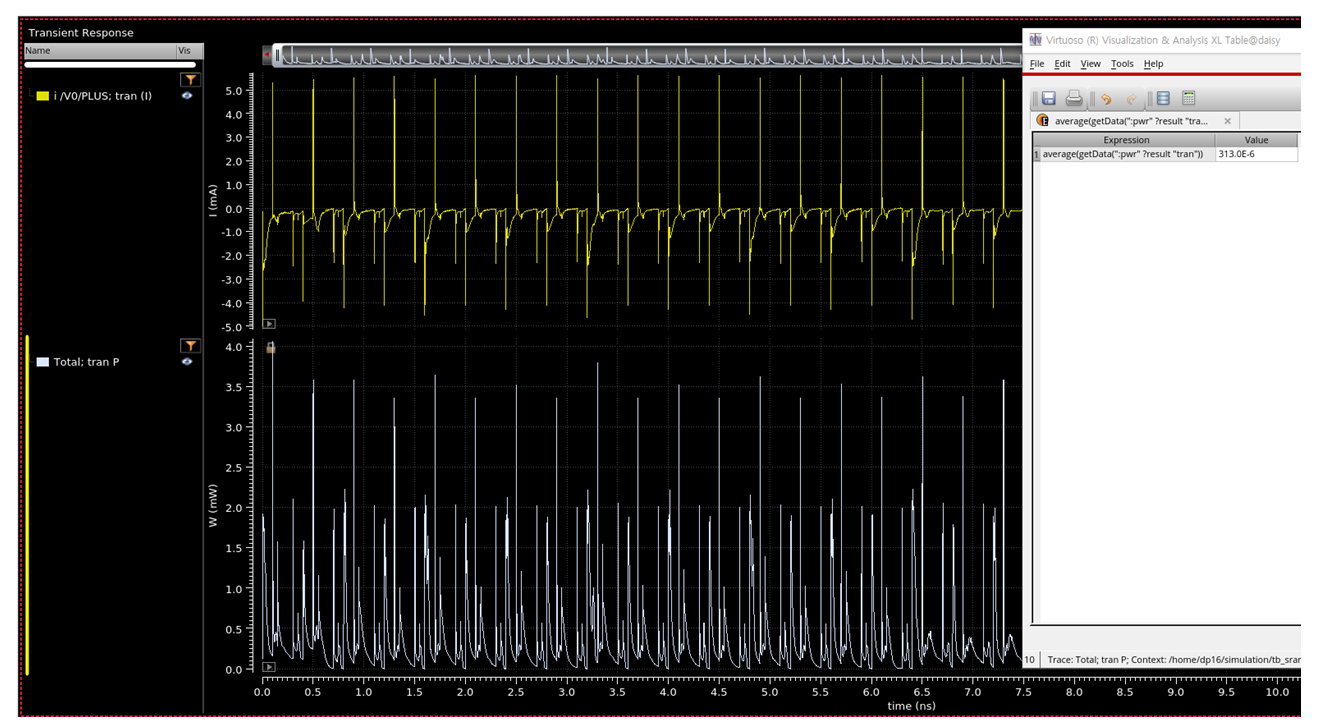

평균 전력소모는 313 (uW) 로 측정되었습니다.



(3) Required time for 16 cycles of read and write operations.

read와 write의 16 cycles 동작에 요구된 시간은 12.8ns입니다.



(4) Area

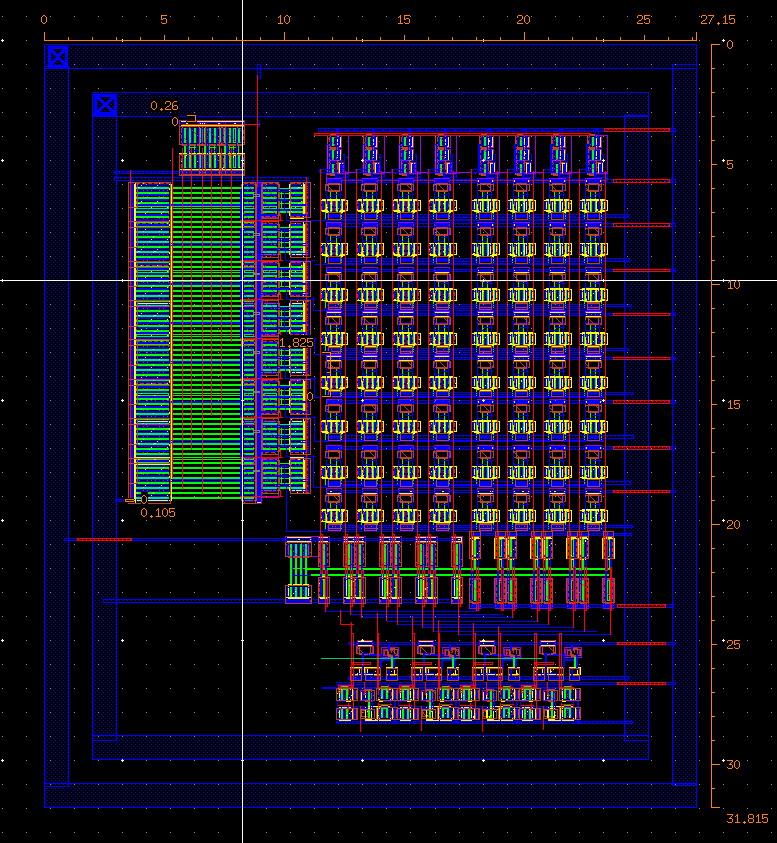

저희가 만든 64bit sram의 면적은 27.15 * 31.815 (um²)입니다.
